煙氣在線監測系統常見的不正常、不規范運行問題匯總及解決方法

煙氣在線監測系統作為環保領域的重要工具，其準確、穩定運行對于保障企業排放合規以及環境質量的監控具有關鍵作用。然而，在實際運行過程中，由于各種原因，煙氣在線監測系統可能會遇到一些不正常、不規范的問題。本文將對這些問題進行匯總，并提出相應的解決方法。

常見問題：

1、采樣管存在彎折和U型彎，容易積存冷凝水。

2、靠近采樣探頭部分的伴熱管無伴熱溫度，采樣管內有積存冷凝水，導致二氧化硫濃度偏低。

3、伴熱管兩端伴熱溫度不足。

解決方法：

按照《污染源自動監控設施現場監督檢查技術指南》（環辦[2012]57號）)要求“采樣管路無低凹或凸起，伴熱管溫度通常大于120℃。”目測加熱導管存在平直的管段或明顯U型管段為不正常運行情形。

中國環境保護產業協會2017年發布的《固定污染源自動監控（監測）系統現場端建設技術規范》（T/CAEPI 11-2017）4.4.6.1中也提出“完全抽取式 CEMS：伴熱管整條管路不得出現 U 型和 V 型的布線形狀，避免形成水封”。

常見問題：

標準氣瓶未采用支架固定，存在安全隱患。

解決方法：

站房?jī)?nèi)設置標氣瓶支架，對標氣安全存放。

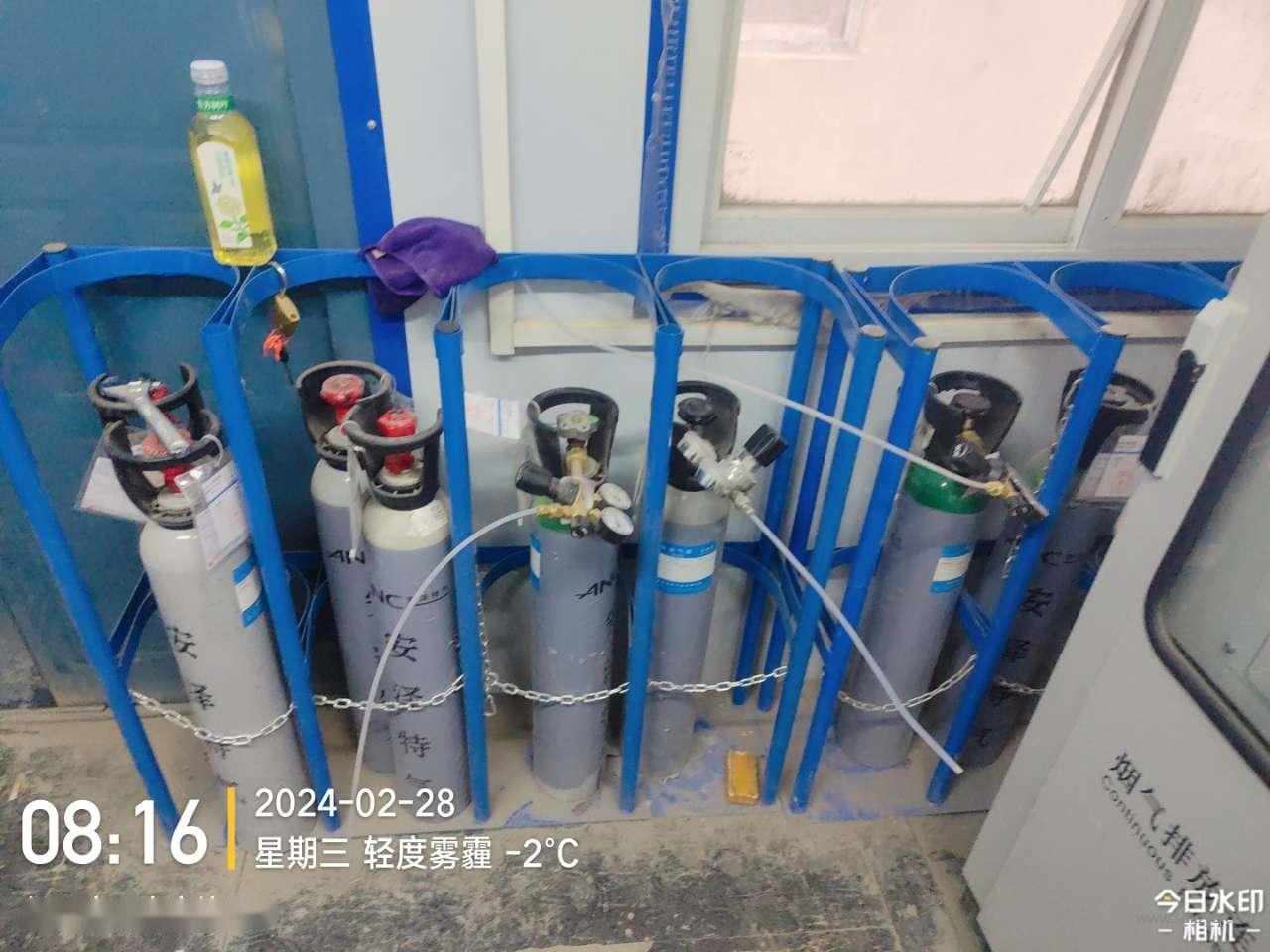

圖一  標氣瓶架

常見問題：

冷凝器外排水呈強酸性，二氧化硫被冷凝水吸收，導致二氧化硫濃度偏低。

解決方法：

《76規范》要求“除濕設備除濕過程產生的冷凝液采用自動方式通過冷凝液收集和排放裝置及時、順暢排出”

常見問題：

手工比對采樣口未完全密閉，吸入空氣，影響后端的在線監測采樣準確性。

解決方法：

《75規范》要求，“在CEMS監測斷面下游應預留參比方法采樣孔”，手工比對采樣口和在線監控采樣點位之間應“互不影響測量”，手工比對采樣口“采用帶閘板閥的密封采樣孔”。

常見問題：

1、CEMS未每7天進行零點量程校準和漂移測試。

2、使用空氣校準氧量量程，沒有使用純氮校準氧量零點。

3、未開展季度全系統校準，未配備中低濃度標準氣體，不具備全系統校準條件，未建立全系統校準臺賬。

4、從采樣探頭部位的伴熱管通入標準氣體進行測試，響應時間超過200S。

5、使用標準氣體進行全系統測試，誤差超差，響應時間超過200S。

解決方法：

各類校準工作應嚴格按照規范要求進行，除對污染因子準確度、零點漂移、量程漂移等參數進行校準以外，也應注意校準響應時間是否符合規范要求，如不能規范滿足要求應及時對設備進行維修或更換設備。

《76規范》要求“采用抽取測量方式的氣態污染物CEMS，應具備固定的和便于操作的標準氣體全系統校準功能，即能夠完成從樣品采集和傳輸裝置、預處理設備和分析儀的全系統校準。”

《75規范》要求“無自動校準功能的抽取式氣態污染物CEMS每7d至少校準一次儀器零點和量程，同時測試并記錄零點漂移和量程漂移”“抽取式氣體污染物CEMS每3個月至少進行一次全系統的校準，要求零氣和標準氣體從監測站房出發，經采樣探頭末端與樣品氣體通過的路徑（應包括采樣管路、過濾器、洗滌器、調節器、分析儀表等）一致，進行零點和量程漂移、示值誤差和系統響應時間檢測”

《75規范》要求“監測站房?jī)?nèi)應配備不同濃度的有證標準氣體，且在有效期內。標準氣體應當包含零氣（一般為高純氮?dú)猓┖虲EMS測量的各種氣體（SO2、NOx、O2）的量程標氣，以滿足日常零點、量程校準、校驗的需要。低濃度標準氣體可由高濃度標準氣體通過經校準合格的等比例稀釋設備獲得（精密度≤1%），也可以單獨配備”

常見問題：

1、CEMS參數設置顆粒物一元線性方程斜率截距、速度場系數未按72小時調試報告設置。2、CEMS不能設置顆粒物一元線性方程。

3、CEMS內置停爐模式，氧量19%以上顆粒物、二氧化硫、氮氧化物不進行折算，折算濃度等于實測濃度。

4、二氧化硫測值133mg/m3，折算值96.71不正確。

解決方法：

CEMS工控機必須具備參數設置功能，參數設置應符合規范要求，并與現場情況一致（濕度、含氧量折算系數、公式），顆粒物一元線性方程及速度場參數、皮托管系數設置必須與驗收調試報告得出的各項系數一致，后期因校準導致參數發生變化應及時修改工控機參數設置并向環境管理部門備案。要求對所有CEMS工控機參數進行檢查，必須與調試報告或備案一致。

常見問題：

1、在線監控設施未聯網，未驗收。

2、監控設施更換采樣點位后未重新驗收。

解決方法：

根據每年發布的重點排污單位名錄以及排污許可要求，重點排污單位如無合理理由，未完成在線監控設施的安裝、聯網、驗收工作，可根據《大氣法》、《水法》要求，按“應安未安”、“應聯未聯”、“不正常運行”情形依法查處。

常見問題：

顆粒物采樣探頭位置不滿足前4后2要求。

解決方法：

《75規范》要求“測定位置應避開煙道彎頭和斷面急劇變化的部位。對于圓形煙道，顆粒物CEMS和流速CMS，應設置在距彎頭、閥門、變徑管下游方向≥4倍煙道直徑，以及距上述部件上游方向≥2倍煙道直徑處；氣態污染物CEMS，應設置在距彎頭、閥門、變徑管下游方向≥2倍煙道直徑，以及距上述部件上游方向≥0.5倍煙道直徑處。”如現有排氣筒不具備上述條件，需書面說明原因。

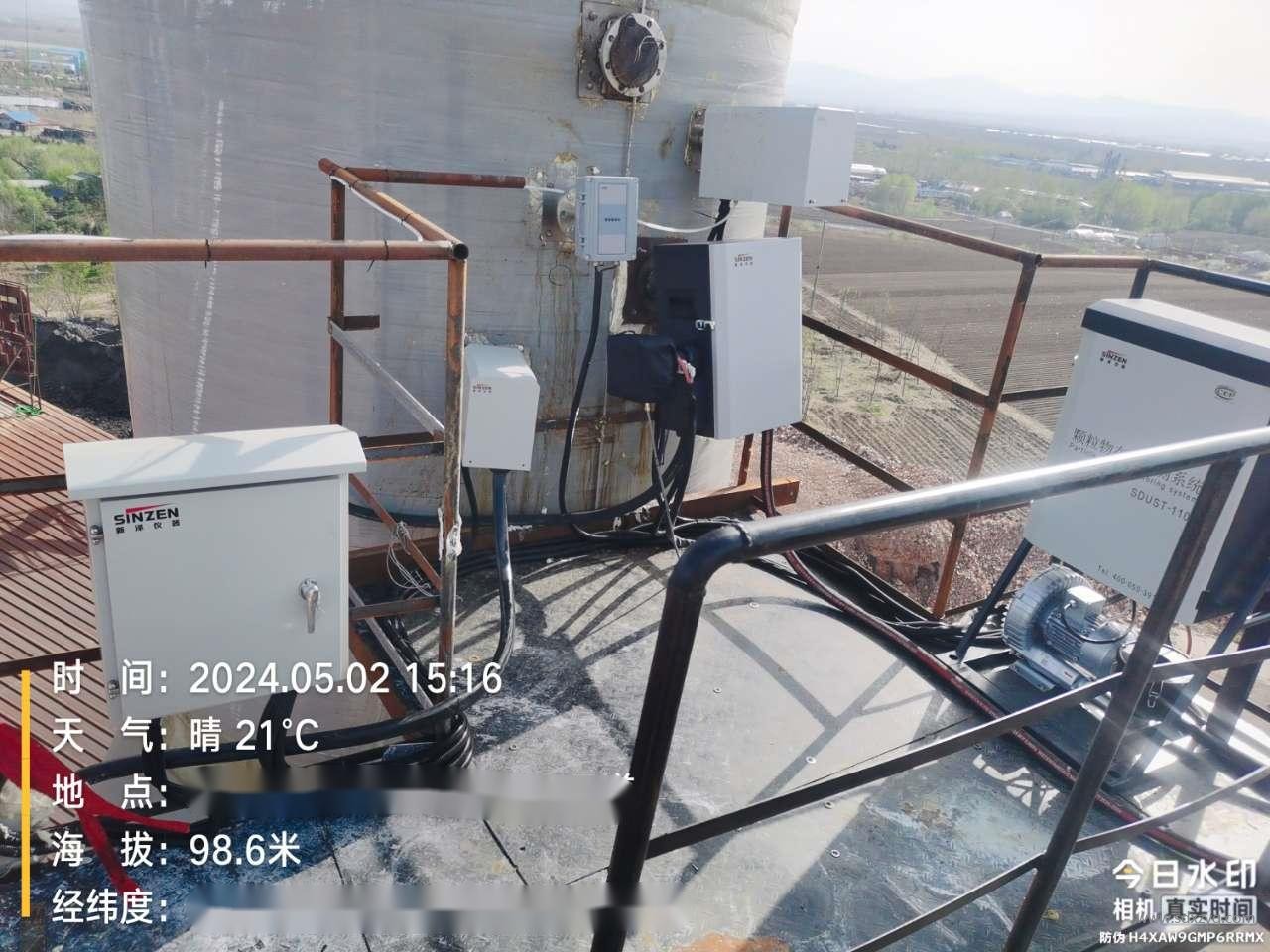

圖二 煙氣在線監測系統采樣

常見問題：

1、使用100mg/m3二氧化硫標準氣體經過二級過濾器通入多組分分析儀進行測試，測試值72.8mg/m3；標準氣體不經過二級過濾器直接通入多組分分析儀進行測試，測試值116.7mg/m3。二級過濾器對二氧化硫監測造成較大干擾。

2、采樣探頭臟污，濾芯被粉塵污染較為嚴重。

解決方法：

運維單位應按《75規范》要求做好在線監控系統的日常運維工作，運營維護工作不是設備維修工作，要通過日常的運營維護保證監控系統處于最佳的運行狀態，減少設備的故障率。省廳2020年12月下發的《污染源自動監控現場監督檢查工作指南（實行）》中明確指出，同一個監控點位“一個月內出現故障三次以上”“單次故障修復時間超過5個工作日以上”均可視為污染源自動監測設備不正常運行。

常見問題：

在線數據多次呈現全為零的狀態，但查閱生產工況，皆有生產，數字明顯異常。

解決方法：

企業排污情況與企業生產情況具有一定的邏輯關系，如邏輯不符排污單位與運維單位均應及時查找原因，及時處理。《污染源自動監控現場監督檢查工作指南（實行）》中明確指出，“自動監測設備長期上傳0值”“企業生產工況或污染治理設施發生變化，自動監測設施數據未及時響應或變化趨勢不符合邏輯”均可視為污染源自動監測設備不正常運行，情況嚴重者可視為涉嫌數據造假。

常見問題：

采樣平臺超過20米，未配套電梯。

解決方法：

《75規范》要求“采樣或監測平臺應易于人員和監測儀器到達，當采樣平臺設置在離地面高度≥2m的位置時，應有通往平臺的斜梯（或Z字梯、旋梯），寬度應≥0.9m；當采樣平臺設置在離地面高度≥20m的位置時，應有通往平臺的升降梯。”

常見問題：

運維商技術員介紹冷凝器后二級過濾器濾芯為石灰石濾芯，后改稱石英石濾芯、PTFE濾芯、陶瓷濾芯。

解決方法：

要加強對現場運維人員的管理，增強現場運維人員業務知識水平，避免出現此類低級錯誤，給企業及環境管理部門增添不必要的麻煩

常見問題：

監控站房?jī)?nèi)空調已損壞，雖開啟未制冷，站房溫度極。

解決方法：

《75規范》要求“監測站房?jī)?nèi)應安裝空調和采暖設備，室內溫度應保持在（15～30）℃，相對濕度應≤60%，空調應具有來電自動重啟功能，站房?jī)?nèi)應安裝排風扇或其他通風設施。”

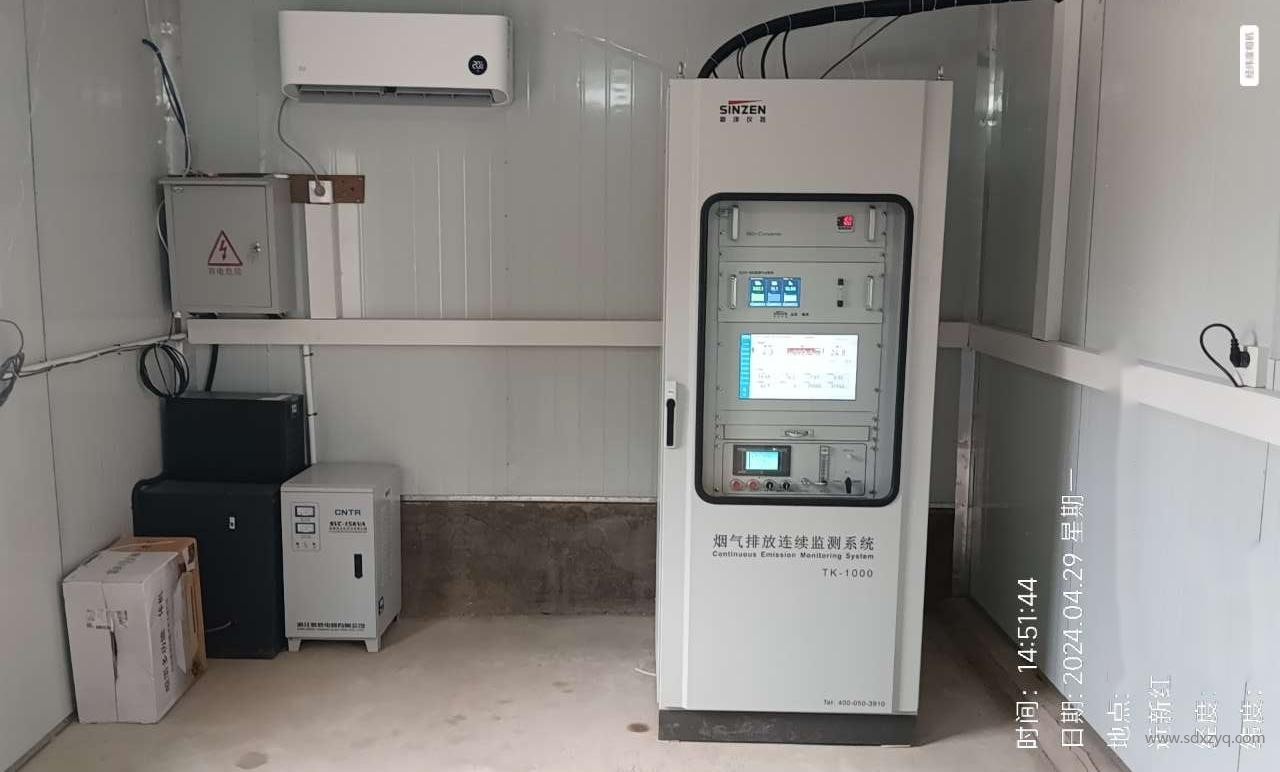

圖三 煙氣在線監測系統站房空調配置

煙氣在線監測系統的正常運行對于環保工作至關重要。企業應加強對煙氣在線監測系統的維護和管理，及時發現并解決不正常、不規范運行問題，確保系統能夠準確、穩定地運行，為環保達標和建設美麗中國貢獻力量。
