CEMS煙氣在線監測系統數據傳輸誤差的分析

通過對HJ212-2017標準與HJ212-2005標準的學習，以及現場CEMS數據與監控平臺數據的對比，發現CEMS數據傳輸至監控平臺及CEMS監測數據日常使用中存在一些問題，以下結合實際應用中的問題，以及自己的理解進行以下分析，本分析僅做參考，存在不足之處敬請指正。

    一、標準修訂后CEMS、數采儀及監控平臺未及時更新，造成監測數據不一致；HJ212-2005標準明確煙氣壓力單位為MPa，實際現場CEMS采用的壓力計量程不超過±10KPa,一般情況下現場實際壓力測量數據在±500Pa以內，測量的實際壓力經單位換算后傳輸至平臺數據在±0.0005MPa以內，數據非常小，不便于展示；HJ212-2017標準中將壓力單位修改為KPa,由于2017年前安裝聯網的CEMS單位為MPa，設備廠家未及時將數據轉發程序或者數采儀內單位進行更新，造成平臺壓力數據與CEMS壓力數據不一致。

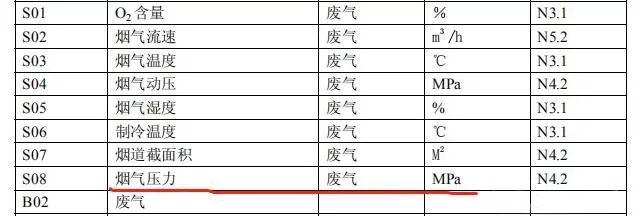

HJ/T212-2005

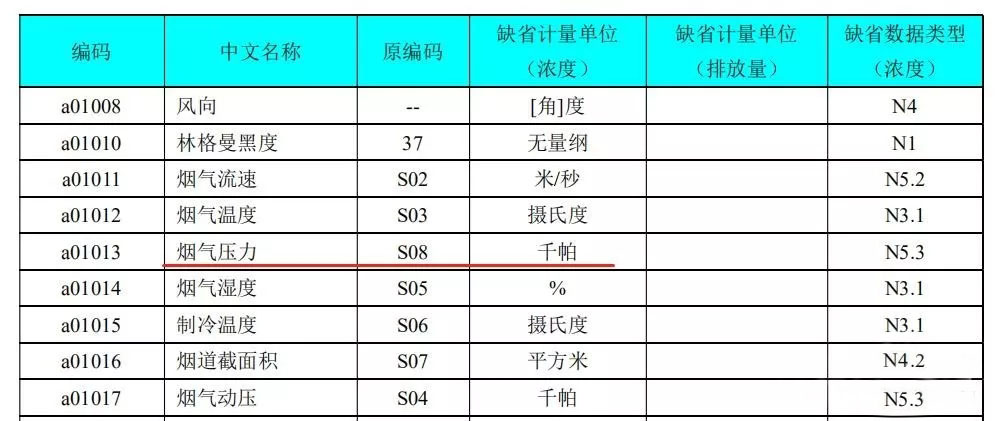

HJ212-2017

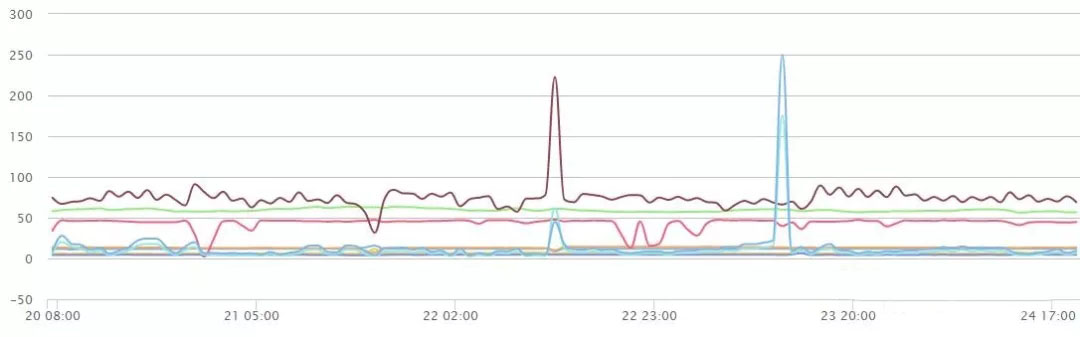

    二、由于數據采集頻率和統計方式的不同，在工況變化較大的場合，易形成CEMS監測數據與監控平臺數據不一致；現場CEMS一般采用計算機或工控機作為數據處理系統，實時數據采樣周期為5S，甚至可以做到1S,分鐘數據根據實時數據進行統計，樣本數量為12個，小時數據根據分鐘數據進行統計，樣本數量為60個；CEMS上位機與數采儀數據交換的最小周期為10-30S，一般設置為30S,即CEMS上位機每間隔30秒收到數采儀發送實時數據的指令，CEMS上位機查詢實時數據庫中時間最大值（最近時間）點數據發送至數采儀，數采儀對數據進行記錄，每隔5分鐘向監控平臺發送一次實時數據（5分鐘內CEMS上位機發送數據的平均值）；數采儀一般采用嵌入式處理器進行數據處理，由于處理數據量大且24小時不停運行，部分性能較差的數采儀經常出現死機或者掉線情況，有效數據傳輸率降低；部分廠家為降低數采儀死機的頻率，采用降低數采儀處理器計算頻率，將每隔5分鐘發送的實時數據改為數采儀接收到的最近CEMS實時數據，小時數據采用每5分鐘記錄的實時數據進行統計，小時數據的樣本數據為12個，且為CMES上位機的實時數據；監控平臺將數采儀發送的實時數據、分鐘數據、日數據和月數據解析后進行存儲展示，平臺不對監測數據進行任何統計計算。在工況變化較大的情況下，由于CEMS上位機和數采儀統計數據樣本數量的不同，造成兩者數據不一致。

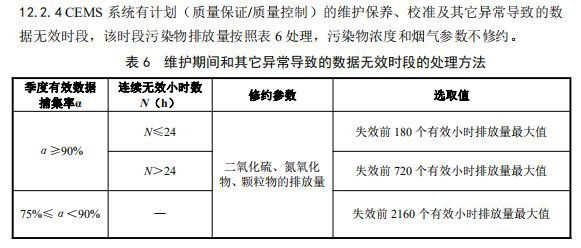

    三、CEMS維護、校準形成異常數據的處理；HJ75-2017中指出大于15min的維護、校準形成的數據為無效數據，可以采用失效前180小時的小時數據進行污染物排放量修約，污染物濃度和煙氣參數不進行修約，大部分CEMS數據處理系統未做到對污染物排放量的修約處理；對小于15min的維護、校準形成的數據不計為無效數據，此期間出現的污染物排放量和濃度數據按正常數據進行計算，一般情況下不會造成污染物小時數據超標，但因維護、校準期間造成污染物濃度數據較大，且排放標準較低時，極易形成污染物濃度小時數據的超標，此數據是否計為超標數據，標準中未予以明確，給各級環境管理部門執法中如何判定超標情況帶來一定的疑惑。

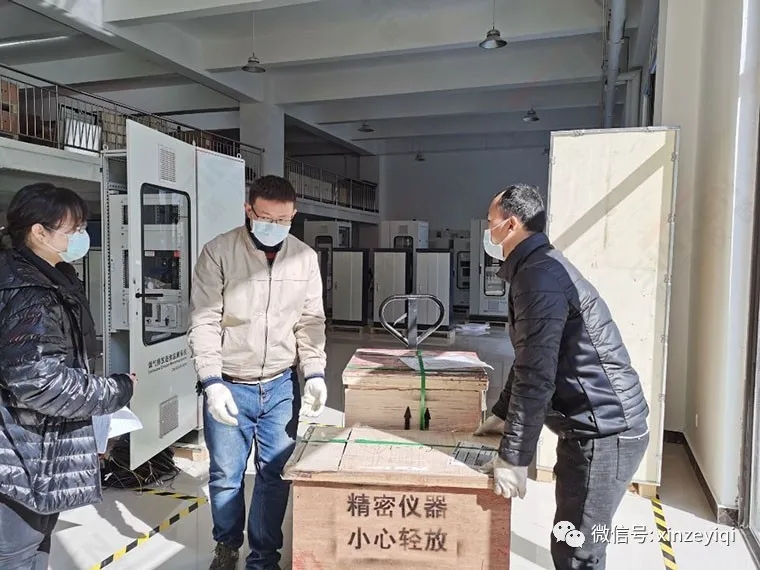

山東新澤儀器有限公司的煙氣在線監測系統，所有探頭、采樣系統部件都采用耐腐蝕材料，其中，探頭材質為特種耐酸不銹鋼(316L) 、過濾器材質為陶瓷、采樣伴熱管線為特別定制的Φ8聚四氟乙烯伴熱管。取樣探頭通過加熱器加熱到120℃～150℃，防止樣氣在經過取樣探頭后，產生冷凝水。來自采樣探頭的樣氣經高溫伴熱管線，通過三級過濾器除塵，經過兩級冷凝系統除水后直接進入分析儀內測量。保證氣體測量的精準性，設備的耐用性！
